ACFOLD plugin ช่วยคลี่แบบพับอลูมิเนียมคอมโพสิตให้ง่ายขึ้น

ACFOLD plugin คือเครื่องมือสุดเจ๋งที่ช่างป้ายและนักออกแบบทุกคนต้องมี! ปลั๊กอินนี้ช่วยคลี่แบบพับอลูมิเนียมคอมโพสิตได้ง่ายสุดๆ แค่คลิกไม่กี่ครั้งก็กางแบบพับได้สำเร็จ พร้อมสร้างฉากเจาะรูให้อัตโนมัติ ไม่ต้องนั่งวัดนั่งคำนวณให้เสียเวลาอีกต่อไป ที่สำคัญคือรองรับภาษาไทยเต็มรูปแบบ ทำให้ช่างไทยใช้งานได้สะดวกไม่ต้องเดาความหมาย

สำหรับคนที่ทำงานป้ายกล่องไฟ ป้ายตัวอักษรนูน หรืองานพับแผ่นอลูมิเนียมคอมโพสิตต่างๆ คงรู้ดีว่าการออกแบบแบบคลี่นั้นกินเวลามาก ต้องคำนวณระยะพับ ระยะกาว และตำแหน่งรูน็อตอย่างละเอียด แต่ตอนนี้ ACFOLD plugin ช่วยให้งานเหล่านี้เสร็จเร็วขึ้นกว่าเดิมถึง 80%

ฟีเจอร์หลักของ ACFOLD plugin ที่ช่างต้องรู้

ACFOLD plugin มาพร้อมฟีเจอร์ครบครันที่ออกแบบมาเฉพาะสำหรับงานอลูมิเนียมคอมโพสิต ซึ่งแต่ละฟีเจอร์ล้วนช่วยลดขั้นตอนและเพิ่มความแม่นยำให้กับงานของคุณ

คลี่แบบเองและคลี่แบบอัตโนมัติด้วย ACFOLD plugin

ฟีเจอร์แรกที่ต้องพูดถึงคือการคลี่แบบ ซึ่ง ACFOLD plugin มีให้เลือก 2 แบบ คือคลี่แบบเองโดยเลือกหน้าที่ต้องการคลี่ทีละส่วน เหมาะกับงานที่ต้องการควบคุมทิศทางการคลี่ด้วยตัวเอง หรือจะใช้คลี่แบบอัตโนมัติโดยเลือกโมเดลทั้งกลุ่มแล้วคลิกเดียวคลี่ทั้งหมดก็ได้ ประหยัดเวลาสุดๆ

สร้างแท็บกาวและฉากเสริมพร้อมเจาะรู

อีกฟีเจอร์ที่ขาดไม่ได้คือการสร้างแท็บกาว ซึ่งจะเพิ่มแถบกาวตามขอบแบบให้โดยอัตโนมัติ ใช้สำหรับประกอบหลังตัดและพับ นอกจากนี้ยังมีฟีเจอร์สร้างฉากเสริมมุมพร้อมกำหนดรูเจาะระยะขอบและมุมหมุนได้ตามต้องการ ทำให้งานประกอบกล่องไฟแข็งแรงและแม่นยำกว่าเดิม

เจาะรูคล้องหัวน็อตอัตโนมัติ

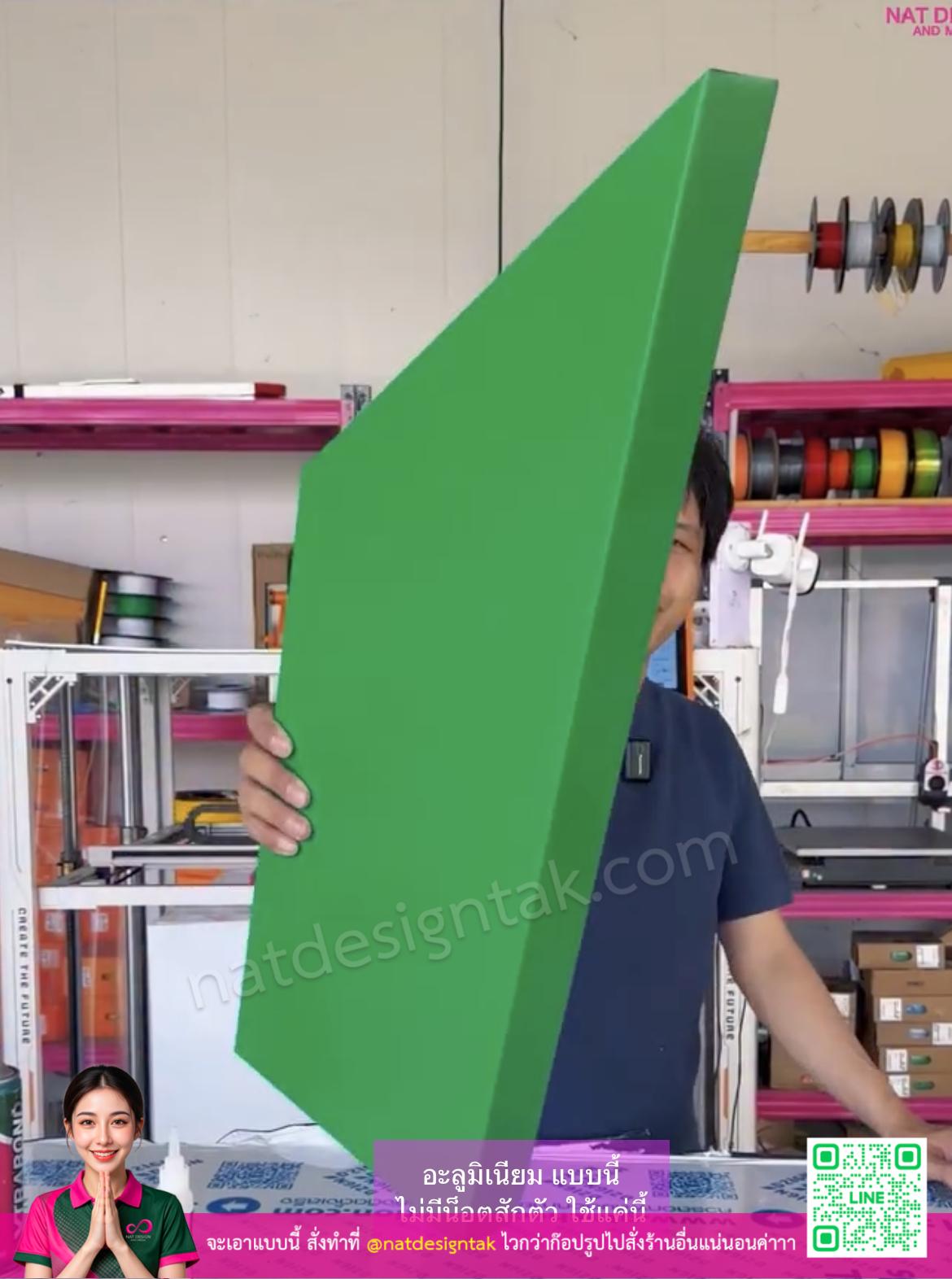

สำหรับงานที่ต้องยึดด้วยน็อต ACFOLD plugin มีฟีเจอร์เจาะรูทรงตาหมูสำหรับคล้องหัวน็อตโดยเฉพาะ ค่าเริ่มต้น 10×30 มม. แต่ปรับขนาดได้ตามความต้องการ ทำให้ประกอบงานได้ง่ายไม่ต้องใช้น็อตสักตัว

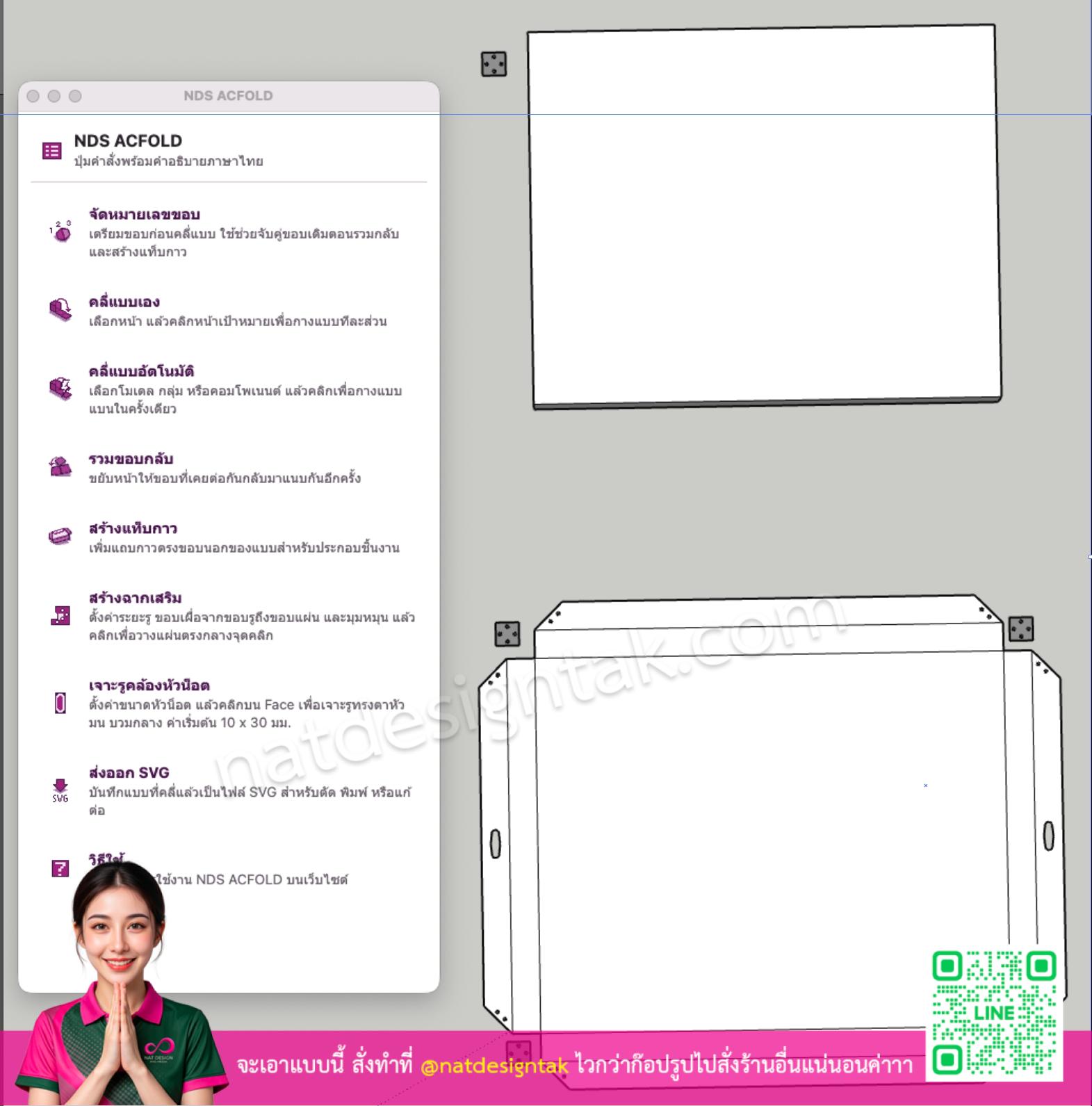

วิธีใช้งาน ACFOLD plugin แบบ Step by Step

การใช้งาน ACFOLD plugin นั้นง่ายมาก แม้คนที่เพิ่งเริ่มใช้ SketchUp ก็ทำตามได้ เพราะทุกปุ่มมีคำอธิบายภาษาไทยชัดเจน ลองทำตามขั้นตอนนี้ดู

ขั้นตอนที่ 1: จัดหมายเลขขอบก่อนคลี่แบบ

เริ่มต้นด้วยการเตรียมขอบก่อนคลี่แบบ โดยใช้คำสั่งจัดหมายเลขขอบเพื่อช่วยจับคู่ขอบเดิมตอนรวมกลับและสร้างแท็บกาว ขั้นตอนนี้สำคัญมากเพราะช่วยให้การประกอบชิ้นงานจริงทำได้ถูกต้อง

ขั้นตอนที่ 2: คลี่แบบตามต้องการ

เลือกวิธีคลี่ที่เหมาะกับงาน ถ้าต้องการความเร็วให้ใช้คลี่อัตโนมัติ แต่ถ้าต้องการควบคุมทิศทางให้ใช้คลี่แบบเอง หลังคลี่เสร็จสามารถใช้รวมขอบกลับเพื่อตรวจสอบความถูกต้องได้

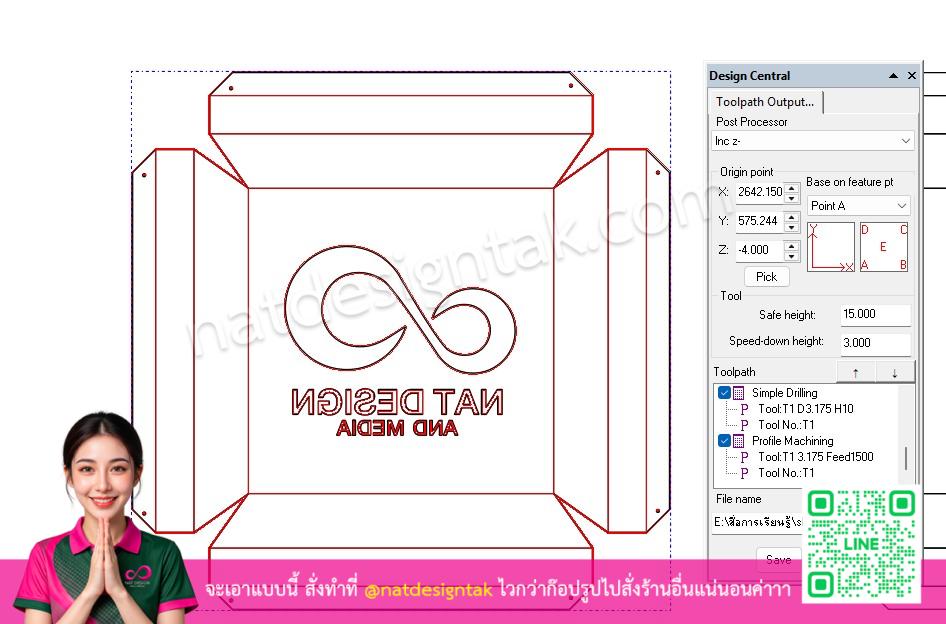

ขั้นตอนที่ 3: ส่งออกไฟล์ SVG ไปเครื่องตัด

เมื่อคลี่แบบเสร็จแล้ว ให้ใช้คำสั่งส่งออก SVG เพื่อบันทึกแบบเป็นไฟล์ SVG สำหรับนำไปตัดด้วยเครื่อง CNC เครื่องเลเซอร์ หรือแก้ไขเพิ่มเติมในโปรแกรม CAD อื่นๆ ได้ทันที กระบวนการนี้รวดเร็วและแม่นยำกว่าการวาดแบบด้วยมือมาก

ทำไม ACFOLD plugin ถึงเหมาะกับช่างไทย

หลายคนอาจสงสัยว่าทำไมต้องเลือก ACFOLD plugin
